Vuoi  comunicare usando il tuo Ericsson? ecco come...

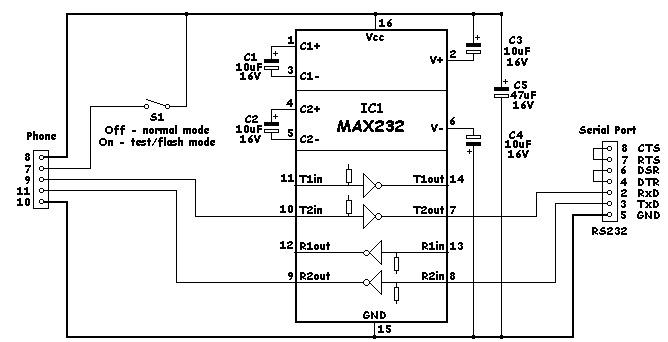

Prima di tutto e’ necessario costruirsi (oppure comperare..) il cavetto per  collegare il telefono alla porta seriale; si trovano parecchi schemi in rete  (peraltro tutti piu’ o meno uguali), ecco lo schema che ho usato:

Certamente la cosa piu’ difficile e’ reperire il connettore per il telefono; io  lo ho costruito utilizzando le lamelline di un connettore telefonico RJ45 e poi  apportando qualche modifica meccanica (qui e’ solo questione di fantasia...).

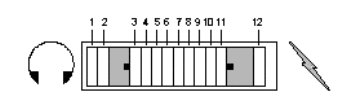

Come potete vedere il circuito viene alimentato direttamente dal telefono  tramite il pin 8 dal quale possiamo prelevare 5V stabilizzati fino a 100mA  (tranquilli, qui l'assorbimento e' molto al di sotto del limite!!). Volete la  lista completa dei pins? eccola:

1. BF audio out
2. BF audio in
3. external analog audio accessory sense
4. GND audio signal (analogic)
5. internal/external mic and ear (0=external,  open=internal)
6. mute (high when calling)
7. flash memory/service (0=normal, 1=test mode) debug mode when  tied to +5V at power up
8. +5V output (sources 100mA)
9. RS232 output (TTL) debug messages @112Kbaud in debug  mode
10. GND (digital and DC return)
11. RS232 input (TTL)
12. + external power supply (7,2V 600mA)

Il cuore del circuito e' il convertitore di livelli MAX232 che si occupa di  effettuare la conversione tra il formato (+/-12V) usato dalla seriale e il  formato TTL (0/5V) del ME.

Con l'interruttore S1 aperto, ovvero in "normal mode", e’ possibile comunicare  con il telefono usando i comandi AT standard tramite Hyper  Terminal (effettuate la connessione a 9600bps, 1 bit di stop, 8 bit di dati,  nessuna parita’). "normal mode" significa non portare i 5V di alimentazione al  ME; se ci interessa costruire l'interfaccia solo per comunicare con il telefono  ed utilizzarlo per mandare/ricevere sms dal pc o per  gestire la rubrica e non per uplodare nuove versioni di sw o attivare il net  monitor, possiamo non effettuare questa connessione.

Attivare il  Net Monitor? ecco come...

Con l'interruttore S1 chiuso, ovvero in "Test/Flash Mode", e’ invece  possibile, tra le altre cose, attivare la visualizzazione dei dati del canale  utilizzato (net monitor); diro’ subito che non si tratta di un analizzatore di  rete tipo quello che e’ possibile ttivare sui Nokia, ma che e’ possibile avere  informazioni sul solo canale utilizzato. Altra premessa (per evitare di venire  insultato in malo modo): non ho trovato documentazione al riguardo, quindi cio’  che sto scrivendo e’ il risultato di cio’ che ho evinto dai test fatti e dai dati  confrontati con il net monitor di un Nokia 6150 (di cui invece esiste  documentazione...).

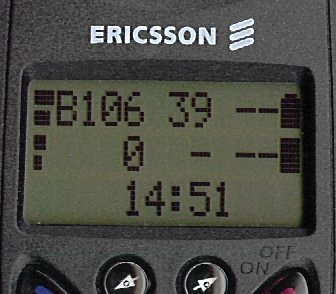

Per attivare la modalita’ "Test" e’ necessario nell'ordine: scollegare la  batteria, collegare il cavo tra seriale e telefono, riattaccare la batteria,  accendere il telefono. Se adesso provate a lanciare l'Hyper Terminal vedrete  apparire caratteri incomprensibili.... pero’ con un sw apposito (Home Service  Software) potete attivare il Channel Indicator (oltre  altre cosette interssanti di cui parleremo dopo);  Una volta attivato il  menu, il display del vostro telefono apparira’  cosi’:

NOTA: ricordatevi di disattivare l'info area se volete vedere qualcosa in  stand by....

Nell'esempio:

"B106" e’ il canale utilizzato (GSM: 1 - 124);

"39" e’ C1 che e’ il segnale utile, cioe’ piu’ o meno la differenza tra il  livello del segnale ricevuto (RXlevel) e un parametro imposto dalla rete  (RXlevel am) che e’ il minimo livello di segnale affinche’ il telefono consideri  quel canale come uno utile sui cui poter effettuare l'Hand Over;

"_ _" in alto a destra indicano la potenza di trasmissione espressa in dBm (i  dati sono visualizzati solo in trasmissione!!!);

"0" e’ il time slot utilizzato sul canale (in stand by avremo sempre lo "0"  perche' e' il canale broadcast)

"_" e’ RX quality che ha un range tra 0 e 7;

"_ _" in basso a destra indica il time advance e quindi si puo'  risalire alla distanza tra il ME e la BTS con cui ci si e' loggati sapendo che ogni cifra indica piu' o meno una distanza di 540 metri

E  adesso le altre cosette....

Con il software di cui parlavo prima (Home Service Software) e’ possibile  anche fare il Download e Upload della eprom del telefono (quella dei settaggi)  che viene salvata in formato .bin, sbloccare il telefono, e cambiare l'IMEI....  il sw in questione pero' non e' l'unico reperibile in giro, anzi esistono  moltissimi sw che fanno piu' o meno le stesse cose.

Tutte le prove io le ho fatte sul mio Ericsson GH688, ma il tutto dovrebbe  funzionare anche con gli altri ericsson; in realta' ho visto che non e'  possibile attivare il net monitor sul GA628 (avete suggerimenti???).


Avete domande? avete informazioni da mandarmi in modo che io  possa aggiungerle sul sito? Scrivetemi!!!!!!
