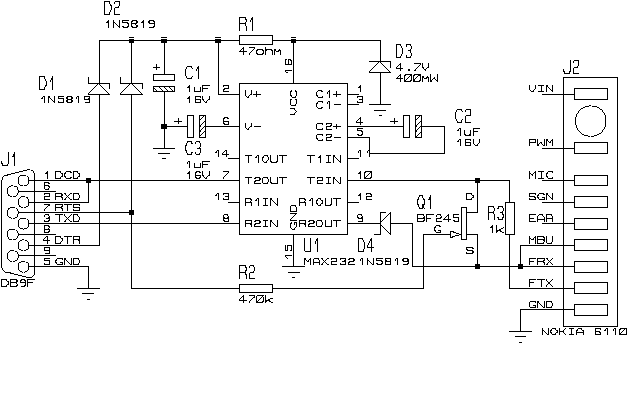

Ecco lo schema elettrico del circuito:
Qui di seguito potete vedere il PCB, sia dal lato componenti che dal lato rame.
(cliccate sull'immagine per una versione ingrandita - 40 Kb)
Ecco l'elenco dei componenti necessari:
| Quantita' | Descrizione | Possibile sostituto | Nome sul PCB |
|---|---|---|---|
| 1 | MAX232 | ||
| 3 | 1N5819 | Qualunque diodo Schottky | D1, D2, D4 |
| 1 | Zener 4v7 400mW | Altro Zener 4v7 con potenze maggiore di 400mW | D3 |
| 3 | Condensatori 1uF 16V (tantalio o elettrolitici | Qualunque condensatore da 1uF che sopporti piu' di 16v (l'unica controindicazione sono le dimensioni | C1, C2, C3 |
| 1 | 47 ohm | R1 | |
| 1 | 470k ohm | R2 | |
| 1 | 1 kohm | R3 | |
| 1 | Transistor MOS BF245 | Q1 |
Qui di seguito potete vedere la piedinatura dei Nokia (serie 51xx/61xx/71xx):
1.Charger input voltage
2.Charger control PWM
3.Mic input
4.Signal ground
5.Ear output
6.MBUS 9600 bit/sec.
7.FBUS-> RX
8.FBUS->TX
9.Ground
